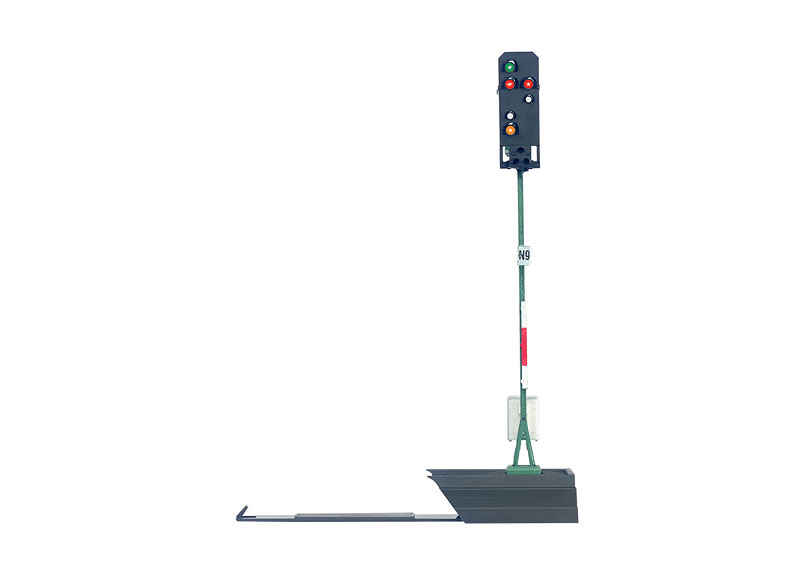

Märklin 76494 Utfartssignal med växlingssignal

Märklin 76494 är en utfartssignal i H0-skala, utförd som ljussignal med LED-teknik, kompletterad med en integrerad växlingssignal (Sh-signal). Den är avsedd för förebildstrogen signalering vid utfart från stationer och bangårdar, där både tåg- och rangerrörelser ska kunna styras korrekt.

Utfartssignalen visar huvudsignalbilder för tågrörelser, medan den integrerade växlingssignalen används för rangeringstillstånd. Kombinationen gör Märklin 76494 särskilt användbar på komplexa stationsområden, där samma spår används för både genomgående tåg och växling.

Signalen levereras med integrerad signalelektronik samt separat signaldekoder, vilket gör den lämpad för både digital drift och konventionella (analoga) anläggningar.
I digital drift styrs alla funktioner via den medföljande signaldekodern, medan styrning i analoga anläggningar kan ske via Märklin signalställpult 72760.

Signaldekodern kan monteras under C-rälsen eller under anläggningen. För digital drift kan konfiguration och adresstilldelning utföras och testas före montering, vilket förenklar installationen. På signaldekodern finns även anslutningar för tågpåverkan (Zugbeeinflussung).

Signalbilder (förebildstrogna)

Utfartssignalen kan visa typiska huvudsignalbilder:

• Hp0 – Stopp
• Hp1 – Kör
• Hp2 – Kör långsamt

Den integrerade växlingssignalen kan visa:

• Sh0 – Rangering förbjuden
• Sh1 – Rangering tillåten
